L'idée

Les guitares pour Wii comportent un port qui permet de raccorder un interrupteur externe. J'ignore à quoi le port était réellement destiné à servir, mais l'adaptateur raphnet que j'ai conçu (en vente ici) supporte cette entrée en tant que bouton additionel depuis le firmware version 2.2.3.

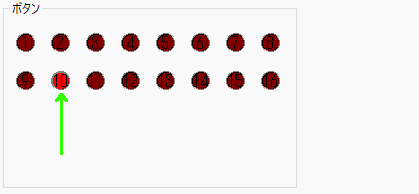

L'état de l'interrupteur externe est rapporté via le bouton 10:


Comme cela fait quelques fois qu'on me demande de l'aide concernant le raccord d'une pédale à ce port, j'ai décidé de créer cette page pour expliquer comment fabriquer un adpatateur.

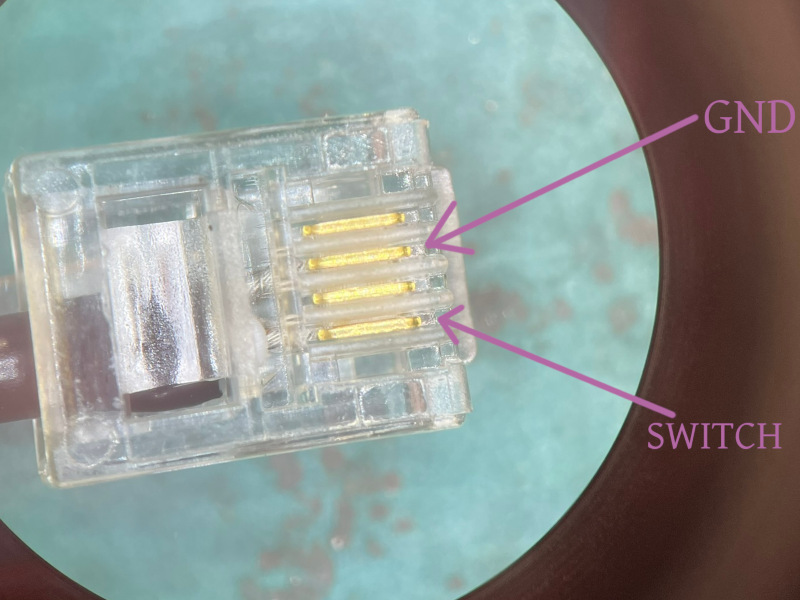

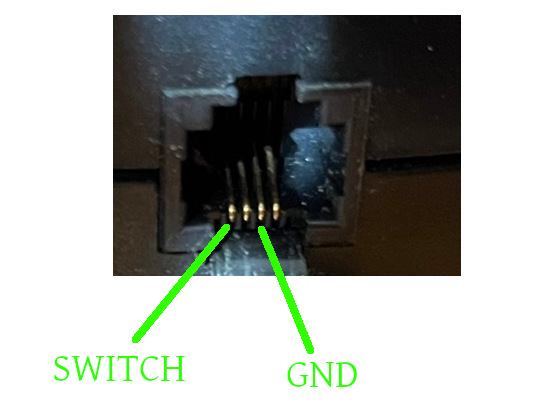

Brochage du connecteur

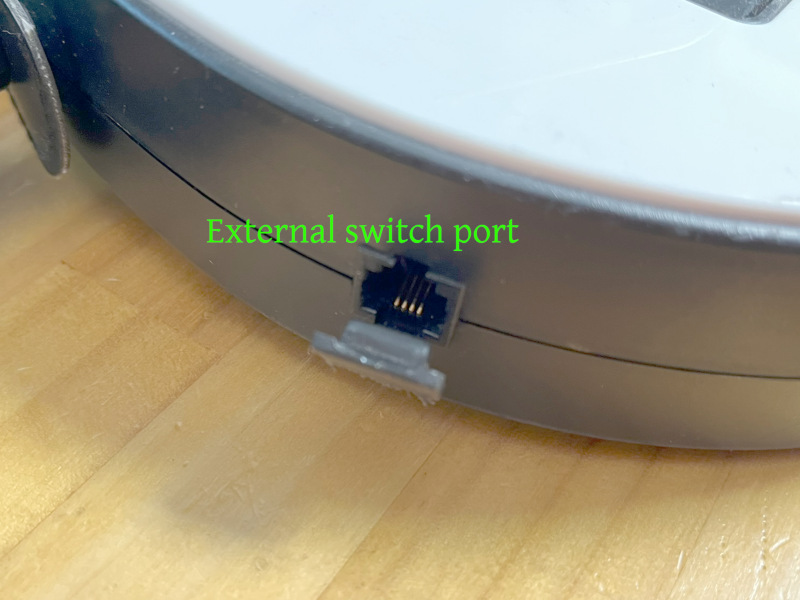

Le connecteur employé sur la guitare est de type 6P4C (6 positions, 4 contacts) et du même type que couramment employé pour les équipements de téléphonie.



Un interrupteur momentané (comme une pédale) doit tout simplement être relié aux deux broches indiqués ci-dessus.

Choix d'une pédale

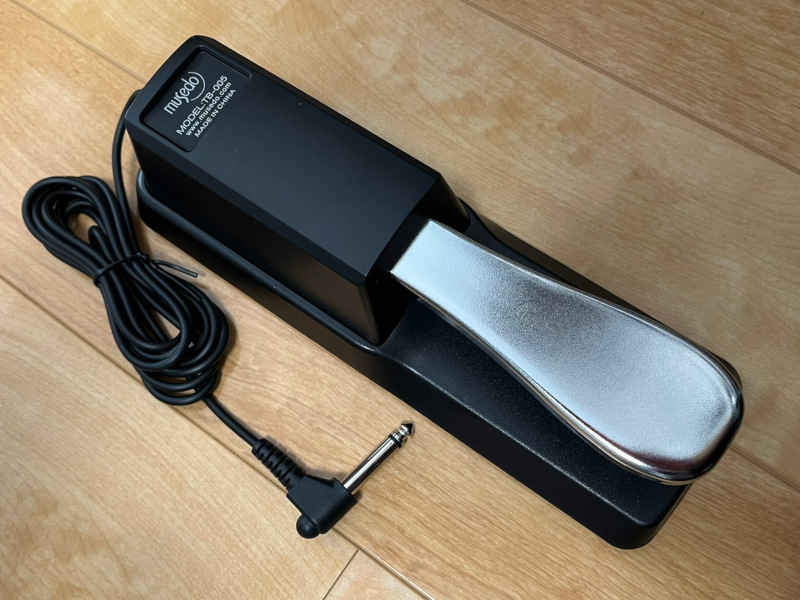

Dans les boutiques en ligne populaires telles que Amazon et Aliexpress, un vaste choix de pédales économiques destinées à être utilisées avec un piano électronique est disponible. Le branchement est généralement de type 1/4 de pouce (grosse prise d'écouteurs).



Bien que généralement ces pédales ne renferment qu'un interrupteur, deux styles de câblage sont employés:

• Un style avec circuit normalement fermé (en anglais, "normally closed", souvent abrégé "NC" ou "N.C".)
• Un style avec circuit normalement ouvert (en anglais, "normally open", souvent abrégé "NO" ou "N.O.".)

Le type de circuit recherché pour le branchement à une guitare est normallement ouvert, c'est à dire que le courant passera lorsqu'on enfonce la pédale.

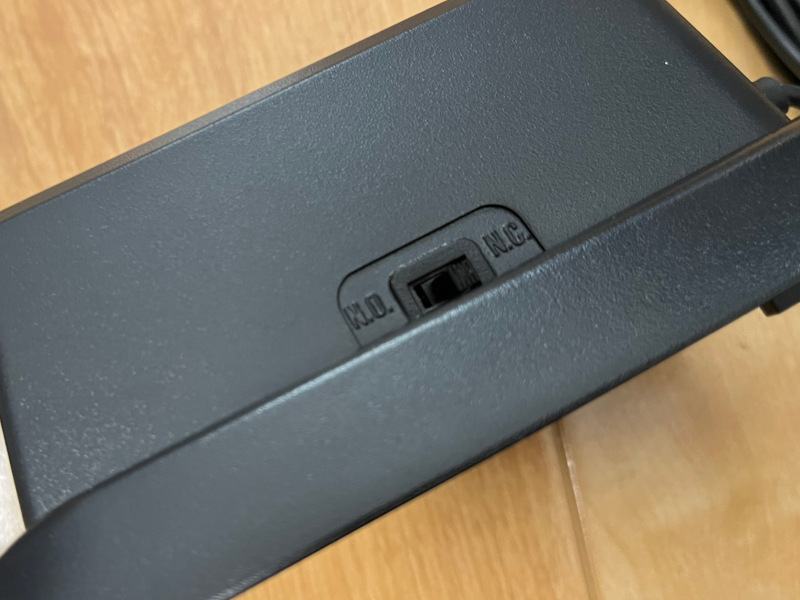

Les pédales génériques (celles qui ne sont pas prévue pour une marque ou modèle de clavier spécifique) comportent souvent un interrupteur permettant de choisir entre les deux types de circuits.



Si côté PC le bouton 10 est affiché enfoncé dès le branchement de votre pédale, et qu'il est relâché lorsque vous appuyez sur celle-ci, votre pédale est en mode normallement fermé (NC). Utilisez l'interrupteur pour la mettre en mode normalement ouvert (NO). En dernier recours, si votre pédale ne comporte pas un tel interrupteur, il pourrait être possible de la recâbler. Si l'interrupteur à l'intérieur comporte trois broches, déplacez le fil de la broche dite "NC" vers la broche dite "NO".

Exemple de fabrication d'adaptateur sans soudure (Sertissage 6P4C)

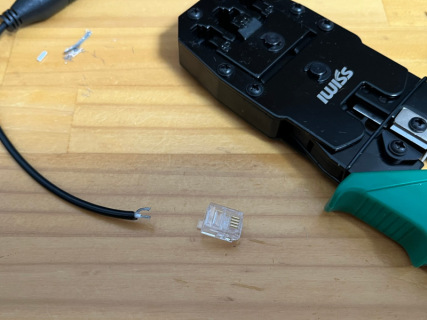

Si vous avez l'outil pour sertir les connecteurs 6P4C, et peut-être un peu d'expérience de sertissage de câbles Ethernet (Justement, les outils pour sertir les câbles Ethernet 8P8C comportent souvent un orifice additionel pour les connecteurs 6P), vous pouvez raccorder une pédale en coupant une rallonge ou un adaptateur d'écouteurs pour ensuite sertir un connecteur 6P4C. Cette méthode ne demande pas de soudure.

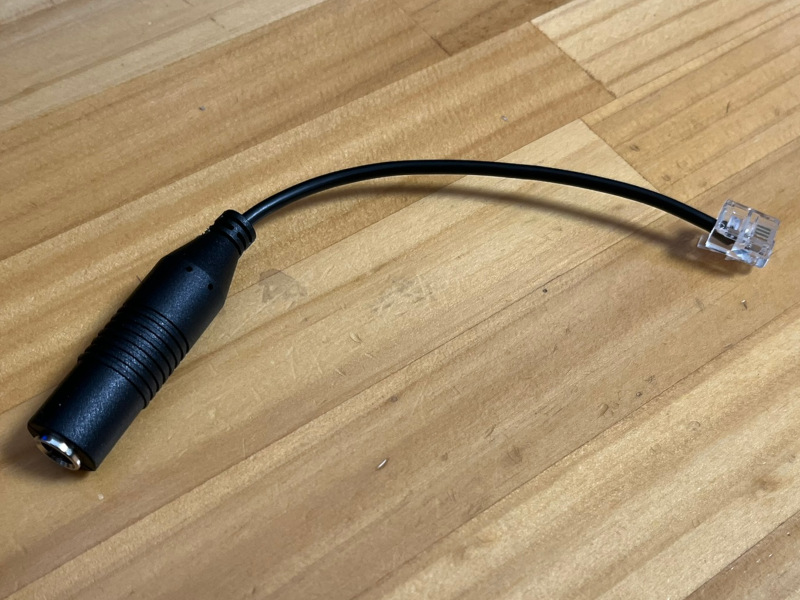

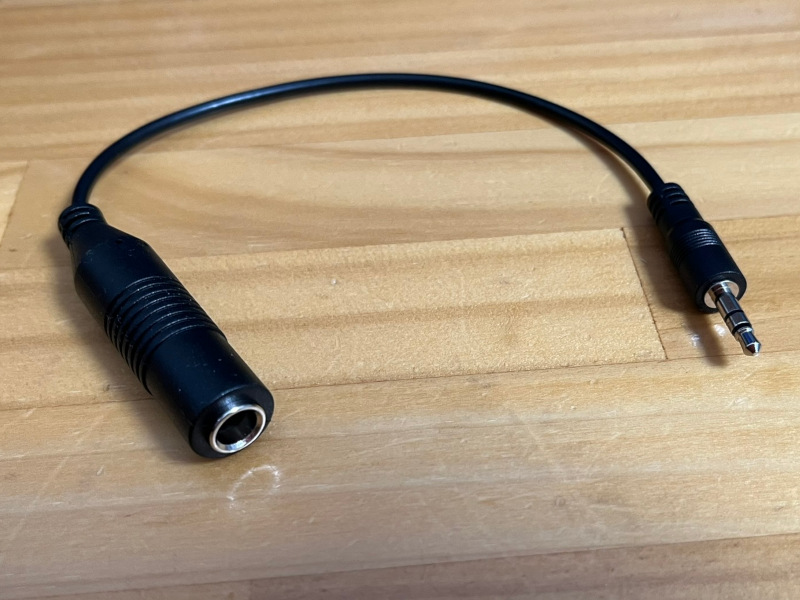

Par exemple, en utilisant un câble comme celui-ci:

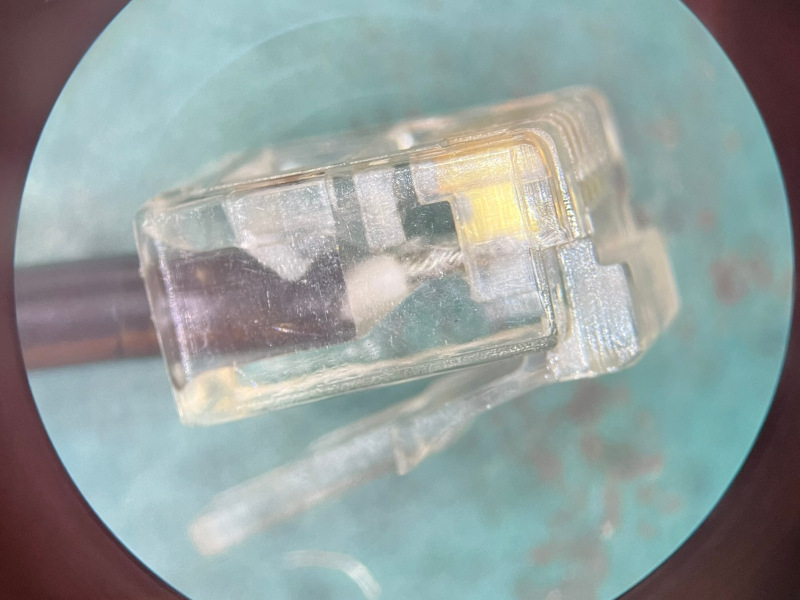

Il est important de bien ajuster la longeur des fils et de garder suffisamment de la gaîne externe en place pour qu'elle soit bien retenue...


Si vous ne pensez pas utiliser la pédale pour autre chose un jour, couper le fil de la pédale et sertir un connecteur 6P4C directement est également une option!

Exemple de fabrication d'adaptateur avec soudure

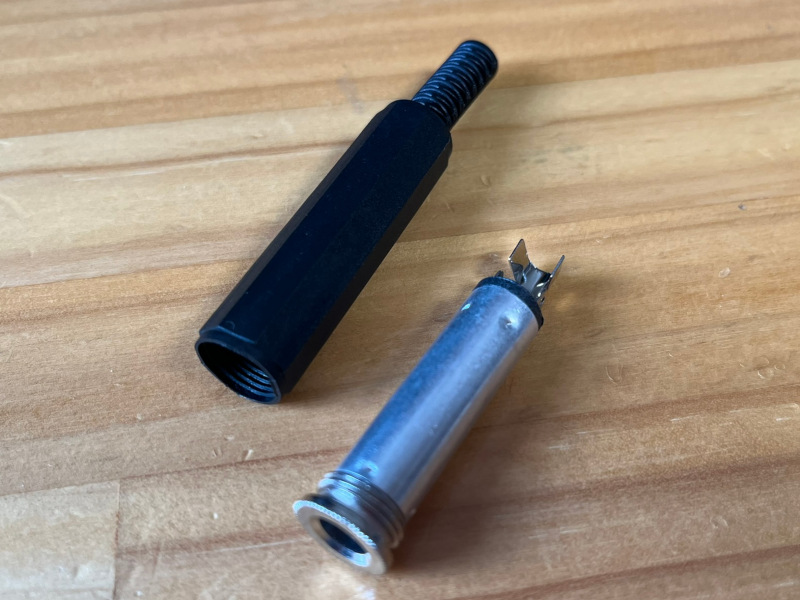

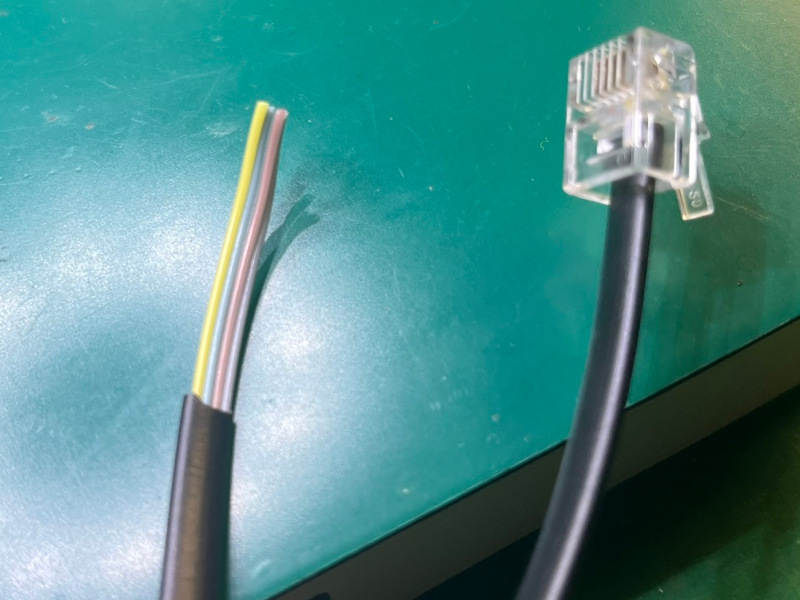

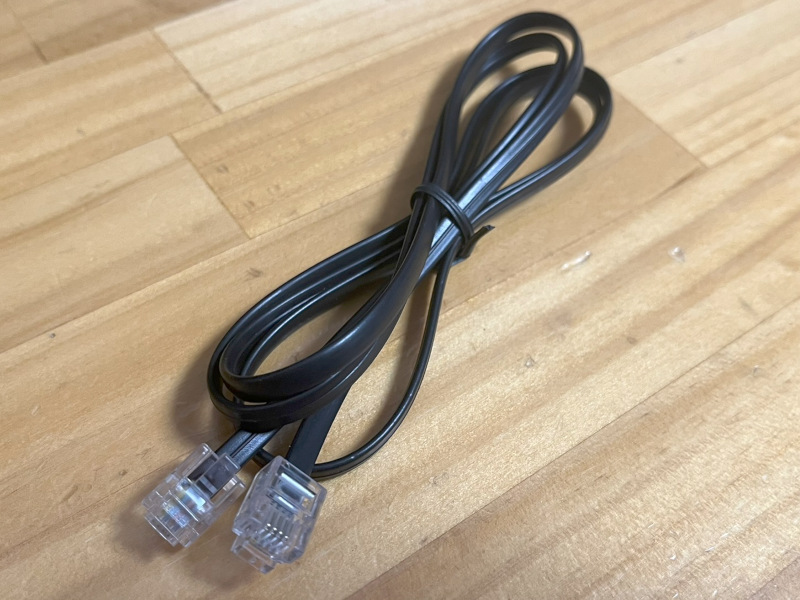

Si vous pouvez souder, fabriquer un câble est facile. Procurez vous un câble de téléphone 6P4C, coupez-le, et raccordez un connecteur 1/4 de pouce en ligne.

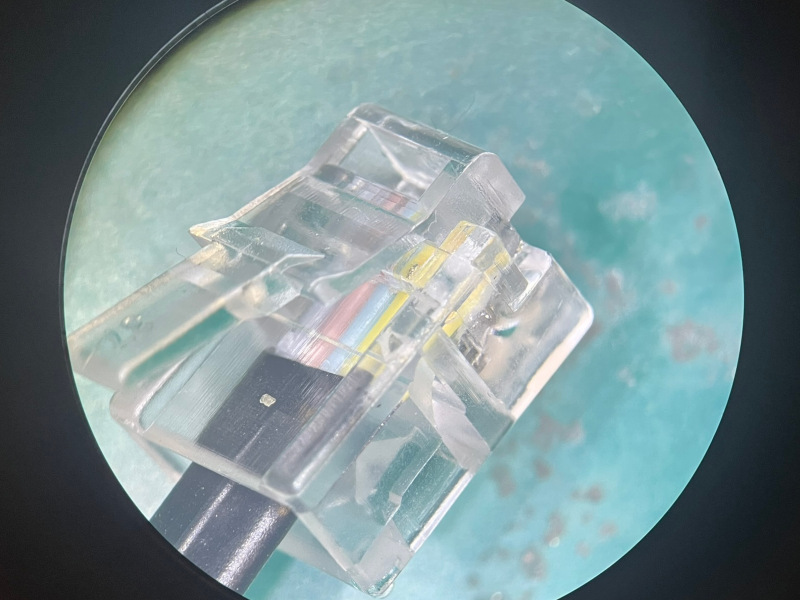

En regardant le connecteur 6P4C transparent de près, identifier les couleurs qui correspondent aux deux broches correspondantes du connecteur sur la guitare. Dénudez le câble et coupez les fils inutilisés.

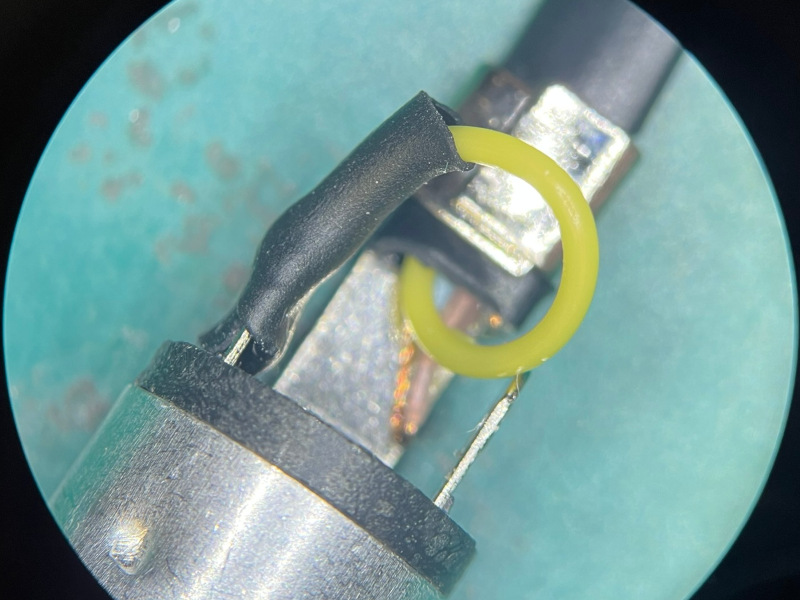

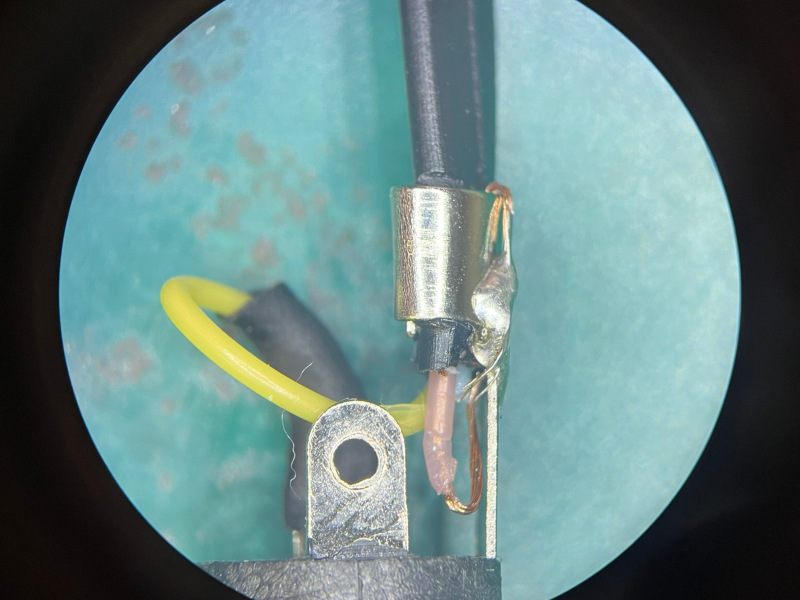

Soudez ensuite les deux fils au connecteur 1/4".

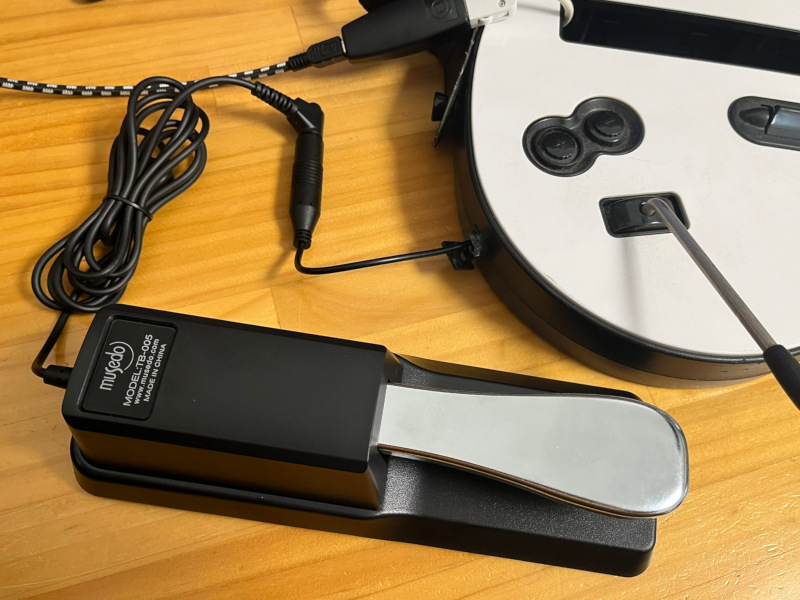

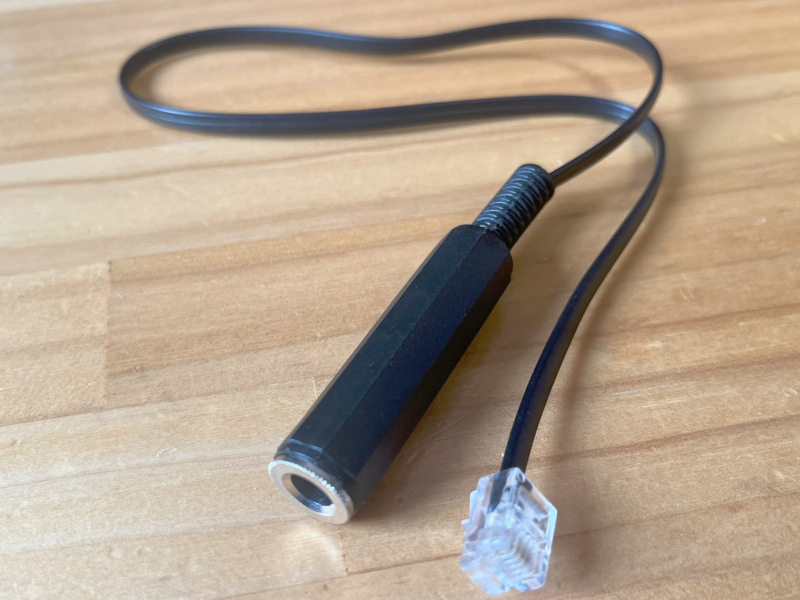

Et voilà!

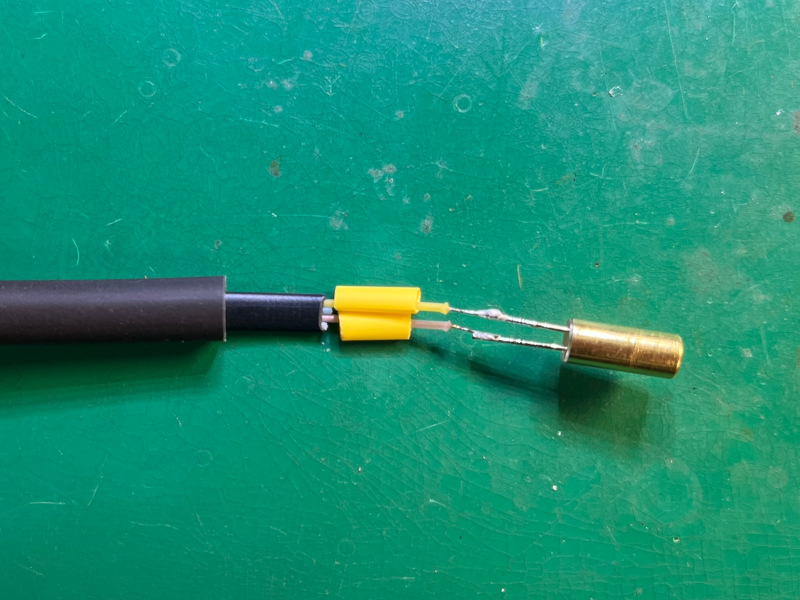

Raccord d'un tile sensor

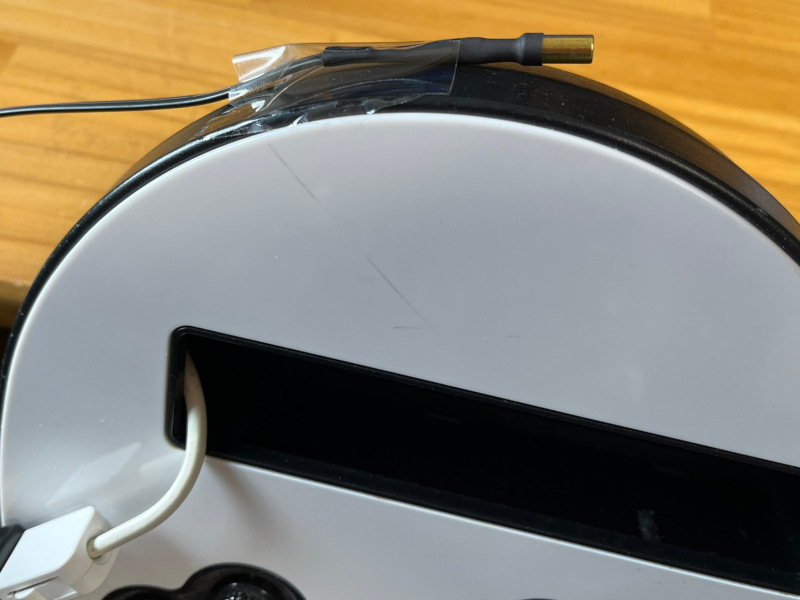

Plutôt que de raccorder une pédale, raccorder un interrupteur de basculement (tile switch) est potentiellement intéressant. Placé au bon angle sur la guitare, cela pemet de contrôler un bouton en soulevant la guitare à la verticale par exemple.

L'assemblage à partir d'une rallonge 6P4C (voir section précédente) est facile, il suffit de relier les deux broches de l'interrupteur.

Avertissement

Ne branchez jamais la guitare à une prise de téléphone!
Ne branchez jamais la pédale à une prise de téléphone!

Je ne saurais être tenu responsable pour les dommages que l'utilisation des informations ou la mise en œuvre des instructions présentées sur cette page pourrait causer à votre équipement, à vous-même ou à autrui. Aussi, je ne donne aucune garantie quant à l'exactitude des informations et à leur fonctionnement.
